Elektrostymulator funkcjonalny FES z biofeedbackiem IVES+

IVES+ to elektrostymulator funkcjonalny FES wykorzystujący sygnał EMG pacjenta do sterowania stymulacją elektryczną. System wspiera terapię kończyn górnych i dolnych oraz reedukację chodu, łącząc elektrostymulację z aktywnym udziałem pacjenta.

W podstawowym trybie pracy urządzenie wykrywa aktywność mięśniową podczas próby wykonania ruchu i dostosowuje intensywność stymulacji do poziomu zarejestrowanego sygnału EMG.

Producent: OG Wellness Technologies Co., Ltd.

Autoryzowany przedstawiciel Europa: Emergo Europe B.V.

Dystrybucja w Polsce: LIW Care Technology Sp. z o. o.

Reklamodawca: LIW Care Technology Sp. z o. o.

Zapytaj o produkt

Elektrostymulator funkcjonalny FES z biofeedbackiem IVES+

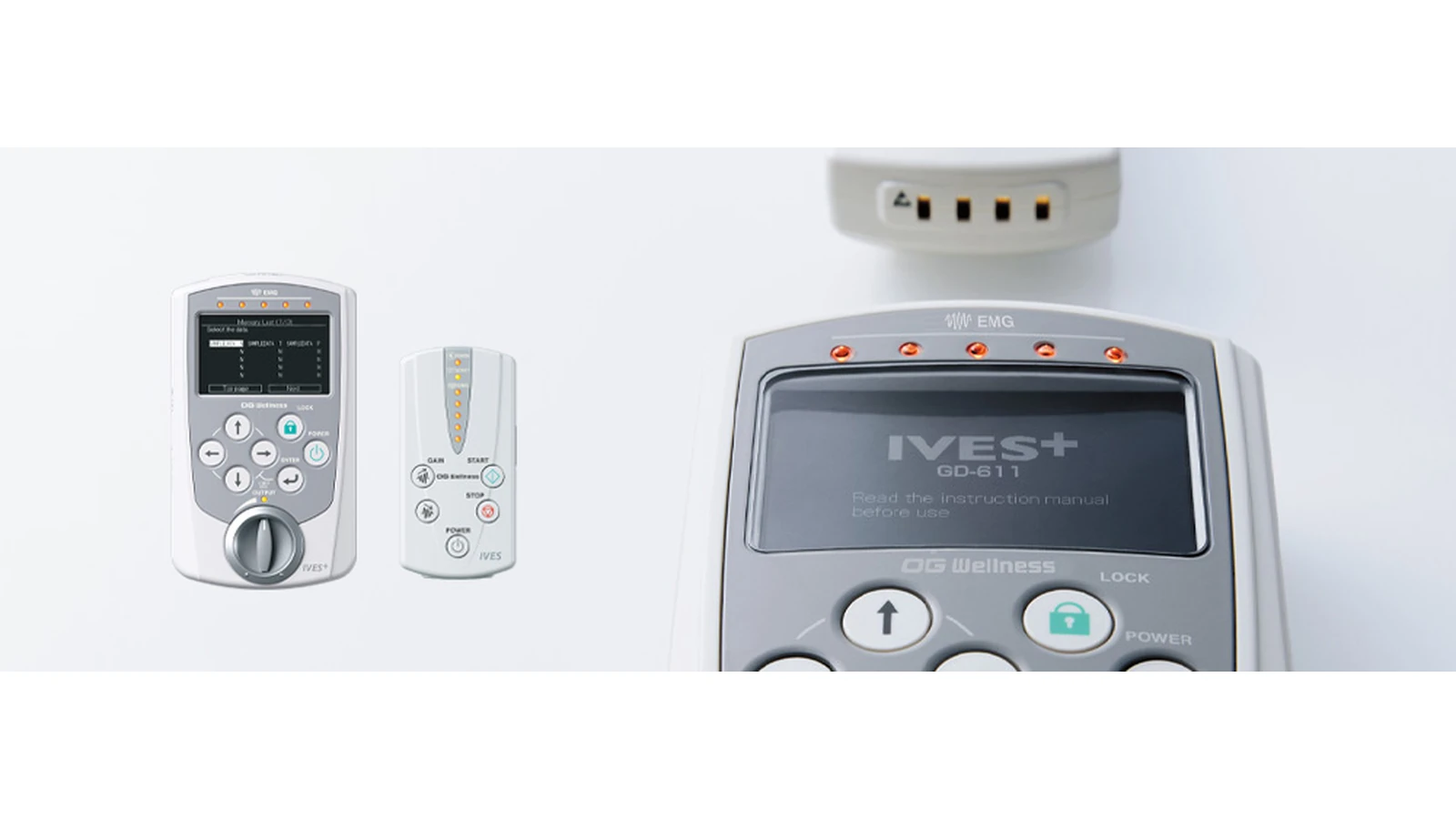

Elektrostymulator funkcjonalny FES IVES+ sterowany sygnałem EMG

Elektrostymulator funkcjonalny FES sterowany sygnałem EMG

Klasyczny elektrostymulator generuje impulsy według wcześniej ustawionych parametrów. IVES+ rozszerza ten model o odczyt powierzchniowego sygnału EMG, dzięki czemu urządzenie może reagować na aktywność mięśniową powstającą podczas próby wykonania ruchu.

Nawet jeżeli pacjent nie jest jeszcze w stanie samodzielnie wykonać pełnego ruchu, mięsień może generować wykrywalną aktywność bioelektryczną. System rejestruje ten sygnał i może wykorzystać go do uruchomienia lub modulowania elektrostymulacji.

W efekcie pacjent nie pozostaje wyłącznie biernym odbiorcą impulsu – jego własna próba ruchu staje się elementem sterującym terapią.

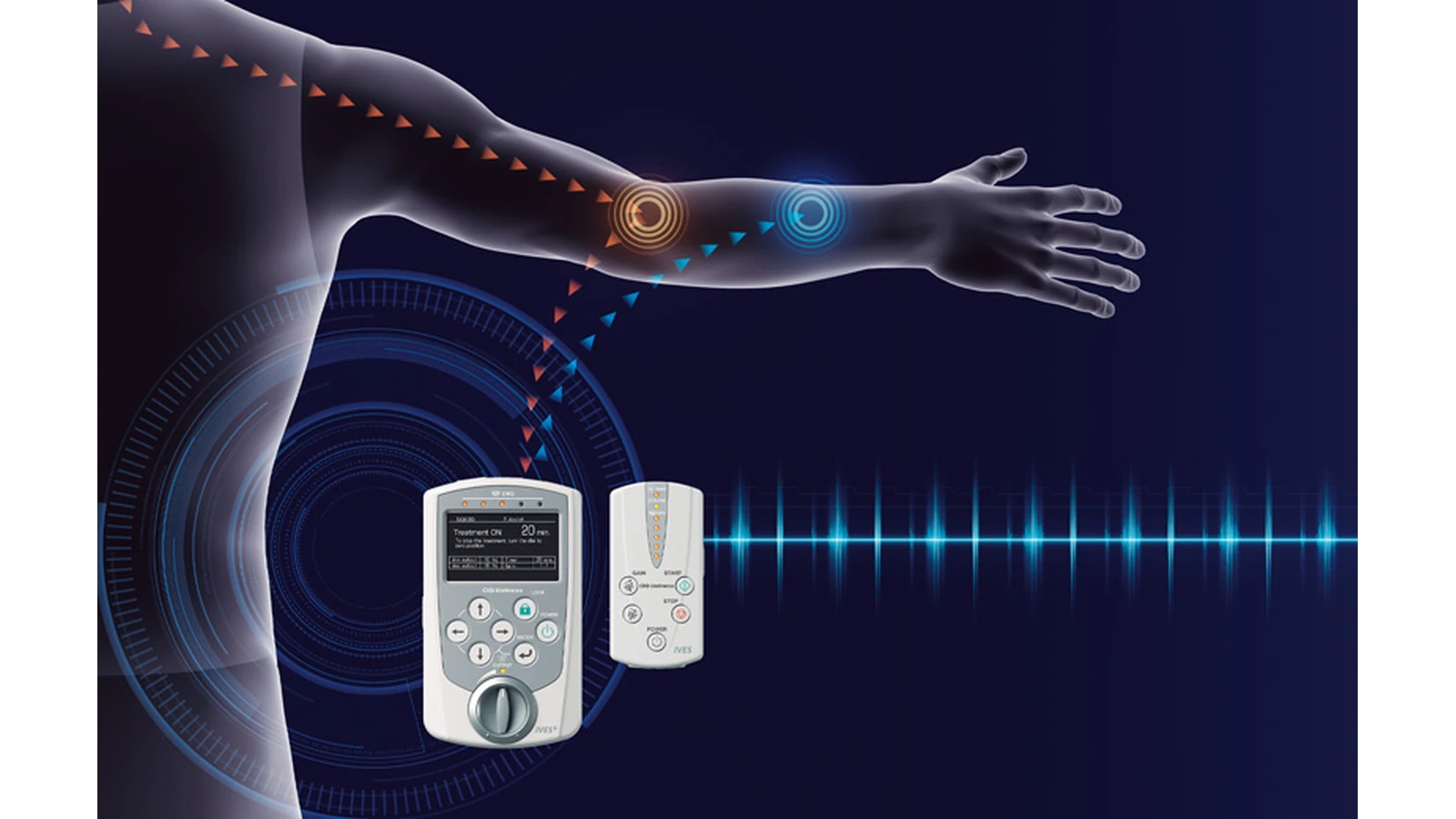

Elektrostymulacja funkcjonalna IVES+ z odczytem sygnału EMG

EMG jako informacja o intencji ruchu

Powierzchniowe EMG umożliwia rejestrację aktywności bioelektrycznej mięśnia. Dzięki temu terapeuta może wykorzystać próbę wykonania ruchu jako element sterujący stymulacją.

To szczególnie interesujące w rehabilitacji neurologicznej, gdzie ważne jest aktywne uczestnictwo pacjenta, wielokrotne powtarzanie zadania oraz powiązanie intencji ruchu z jego rzeczywistym wykonaniem.

Jak działa elektrostymulacja sterowana sygnałem EMG?

Więcej o różnicach pomiędzy klasyczną elektrostymulacją a FES sterowaną EMG opisaliśmy w naszym artykule: Nowoczesny aparat do elektroterapii sterowany sygnałem EMG →

Jeden system – różne obszary rehabilitacji

IVES+ może być wykorzystywany zarówno podczas terapii funkcji kończyny górnej, jak i kończyny dolnej. Po zastosowaniu czujnika chodu możliwe jest również wykorzystanie systemu w reedukacji chodu i terapii pacjentów z problemem opadającej stopy.

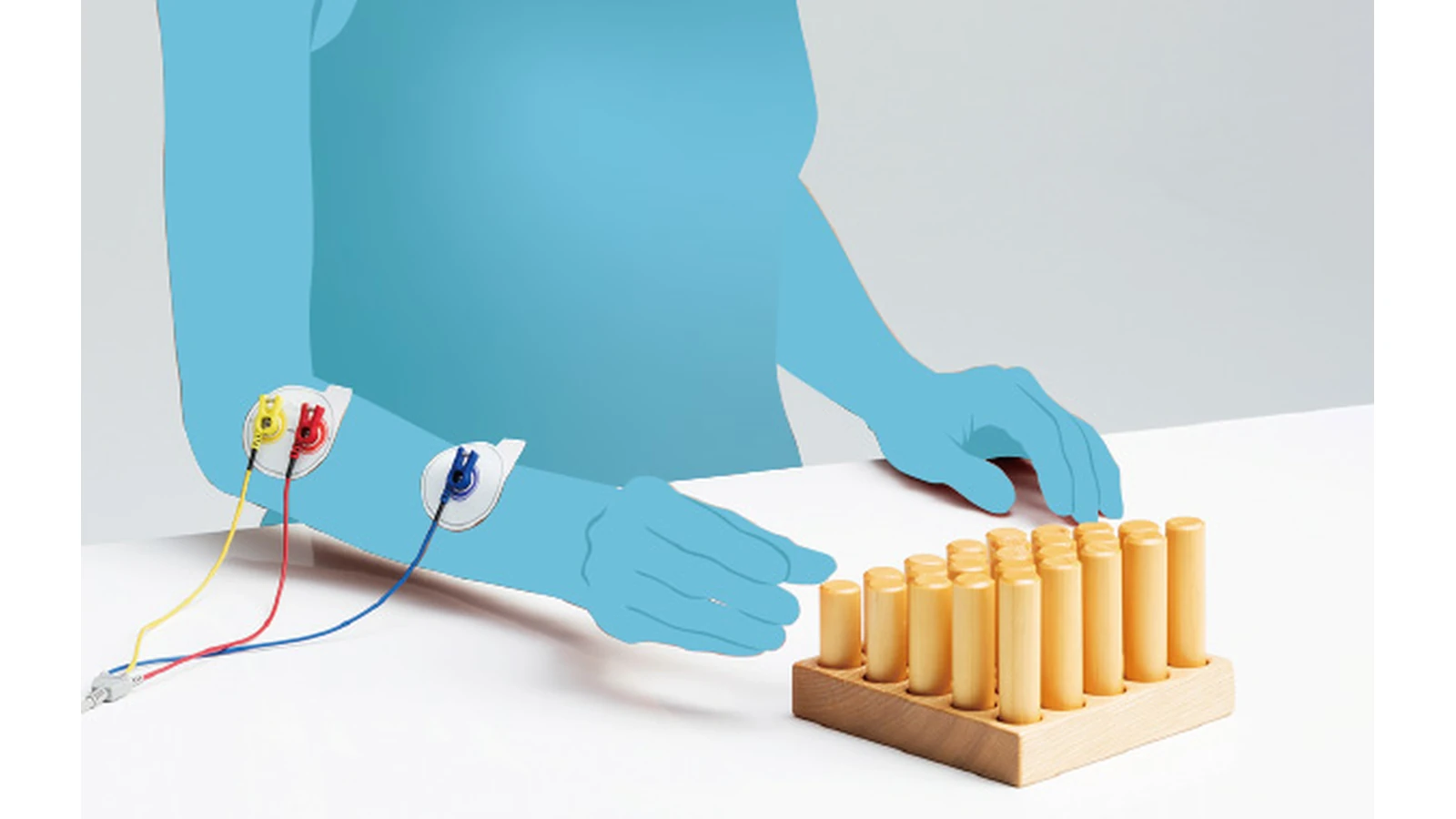

Elektrostymulator FES IVES+ w terapii kończyny górnej

Kończyna górna

Terapia funkcji ręki, ruchów dowolnych, chwytu oraz wybranych czynności funkcjonalnych.

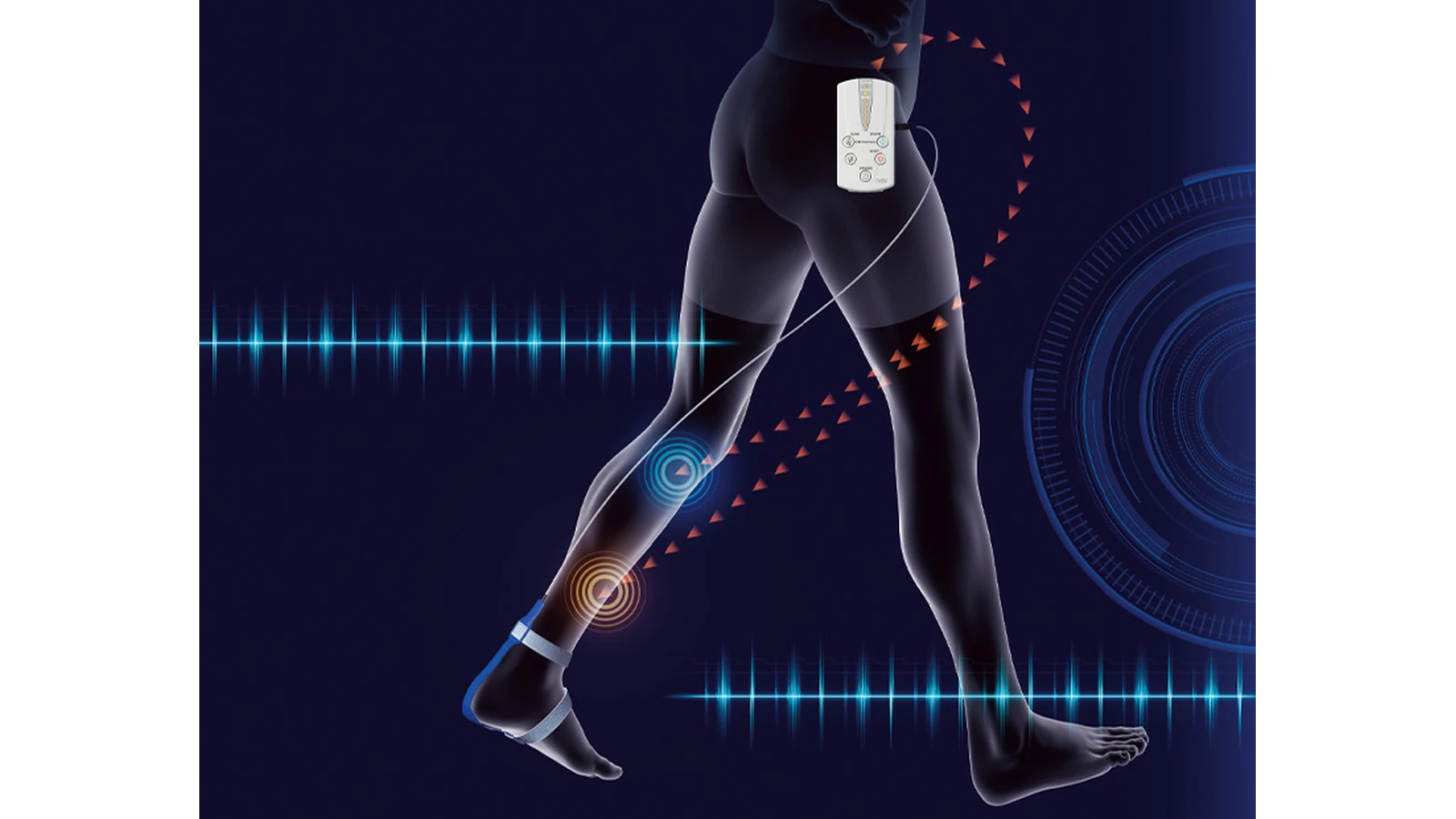

Elektrostymulacja FES kończyny dolnej IVES+

Kończyna dolna i chód

Elektrostymulacja funkcjonalna może być połączona z pracą nad wzorcem chodu i zgięciem grzbietowym stopy.

Specyfikacja techniczna

IVES+ GD-611 i GD-612

System składa się z jednostki bazowej GD-611 oraz kompaktowego GD-612. GD-611 służy do prowadzenia i programowania terapii w placówce, natomiast GD-612 umożliwia kontynuowanie wcześniej skonfigurowanego programu poza gabinetem.

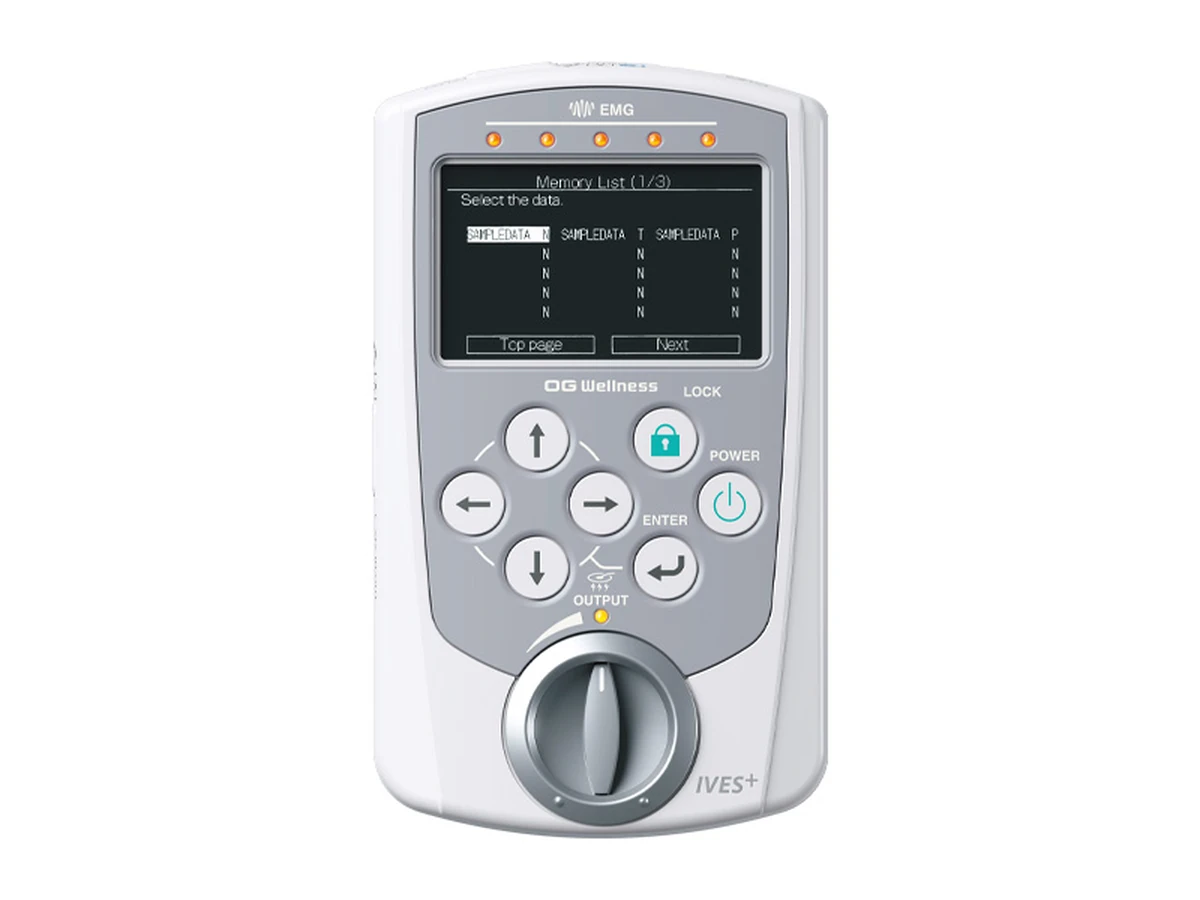

GD-611

Jednostka bazowa wyposażona we wszystkie 6 trybów pracy, możliwość zapisu ustawień dla maksymalnie 45 pacjentów oraz funkcję programowania GD-612 i odczytu jego historii użytkowania.

GD-612

Mała jednostka o masie ok. 95 g, przeznaczona do realizowania przygotowanego wcześniej programu terapii w trybie Power Assist lub Sensor Trigger.

Dane techniczne

Parametr

GD-611

GD-612

Zasilanie

6 V DC, 4 × AA

2,4 V DC, akumulator Ni-MH

Wymiary

ok. 85 × 145 × 35 mm

ok. 50 × 100 × 25 mm

Masa

ok. 300 g z bateriami

ok. 95 g z akumulatorem

Maks. napięcie wyjściowe

210 Vp-p przy 500 Ω

Maks. prąd wyjściowy

35 mArms

Częstotliwość

20 Hz – Power Assist / External Assist
1–100 Hz – pozostałe tryby

20 Hz – Power Assist
1–100 Hz – Sensor Trigger

Tryby pracy

Normal, Trigger, Power Assist, External Trigger, External Assist, Sensor Trigger

Power Assist, Sensor Trigger

Czas terapii

5 / 10 / 15 / 20 / 25 / 30 min lub praca ciągła;
Sensor Trigger – praca ciągła

Power Assist: 5 / 10 / 15 / 20 / 25 / 30 min lub praca ciągła;
Sensor Trigger – praca ciągła

Akcesoria

Wybrane tryby terapii wykorzystują dodatkowe akcesoria. Ich dobór zależy od obszaru terapii i sposobu wykorzystania systemu.

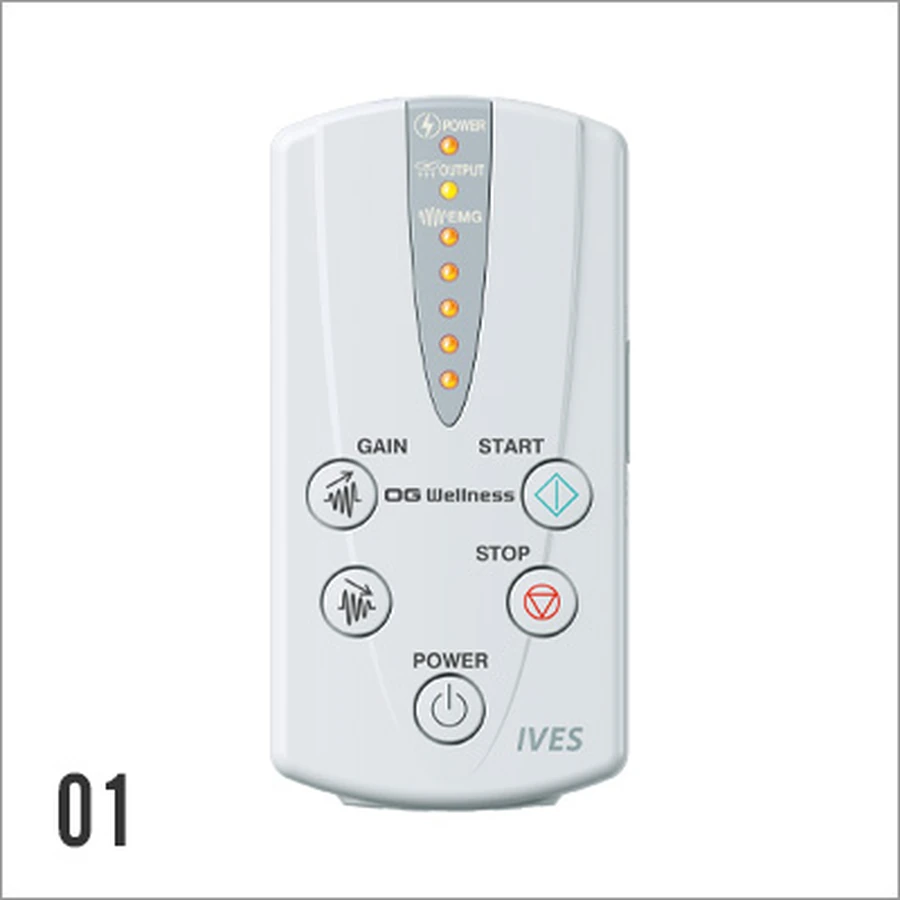

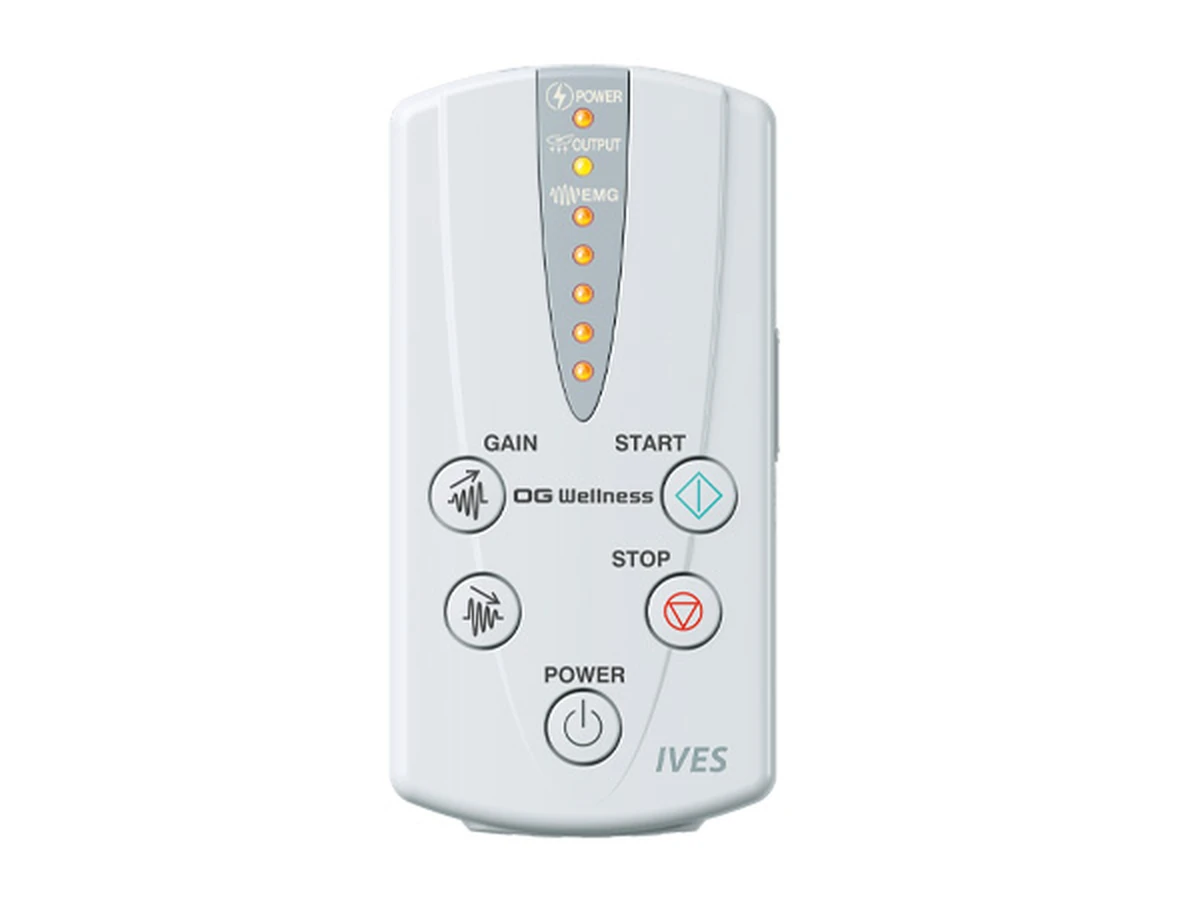

IVES GD-612

Przenośna jednostka do realizacji programu terapii skonfigurowanego w GD-611.

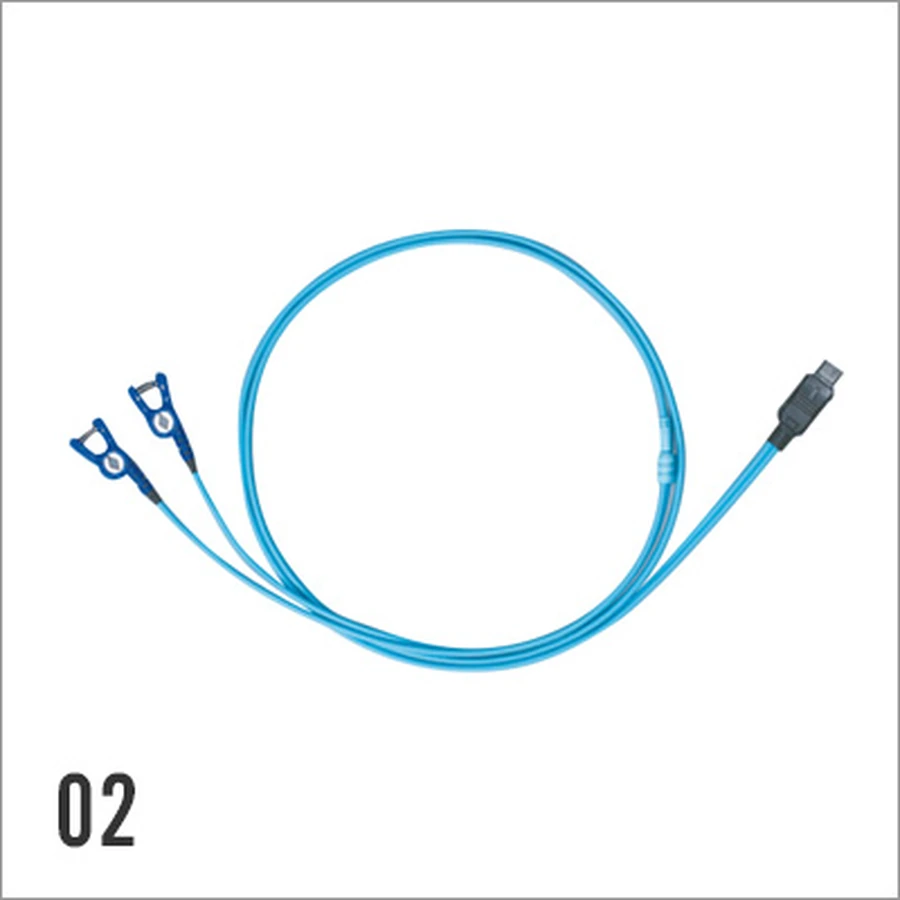

Przewód 2-biegunowy ELR-616

Do GD-611; wykorzystywany m.in. w External Assist i External Trigger.

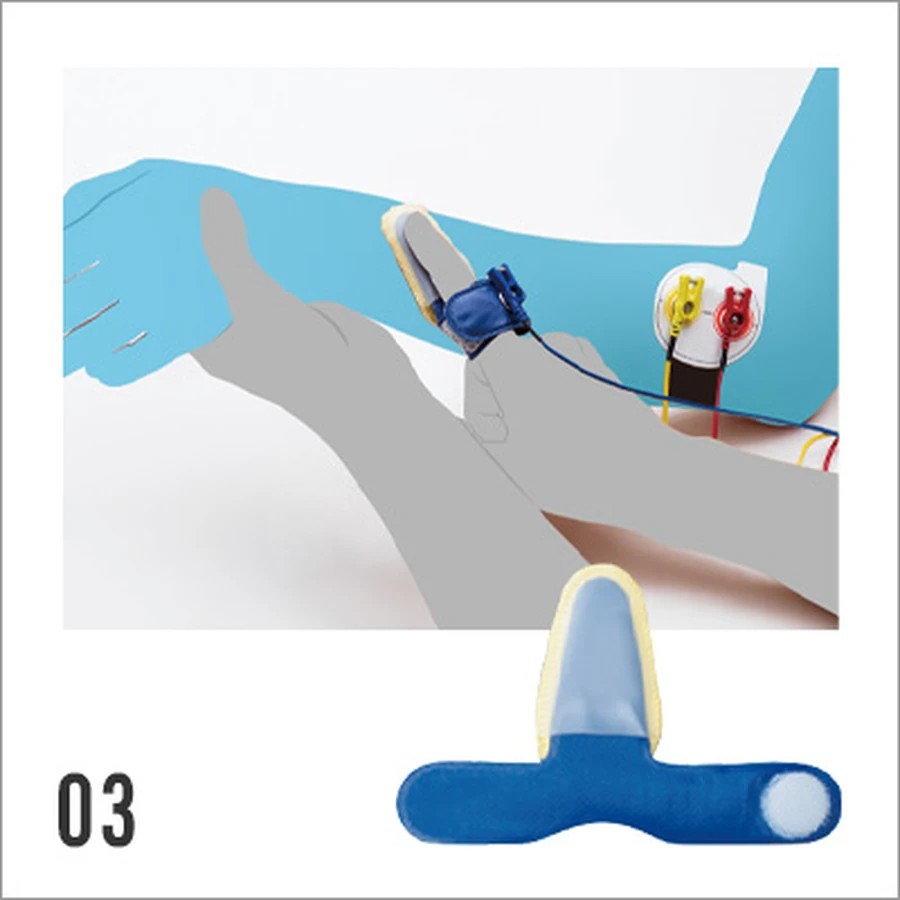

Elektroda na palec FEE ELR-617

Umożliwia terapeucie precyzyjne wyzwalanie stymulacji podczas terapii manualnej.

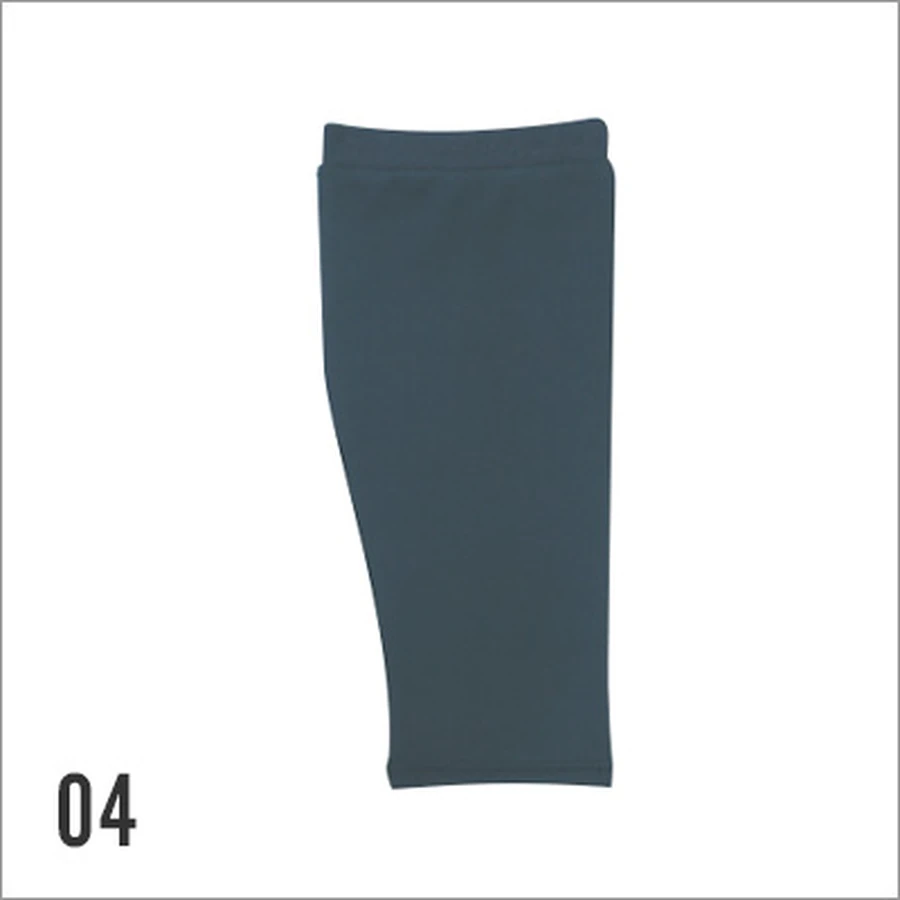

Opaska ELR-620

Do GD-612; służy do stabilnego mocowania elektrod na kończynie pacjenta.

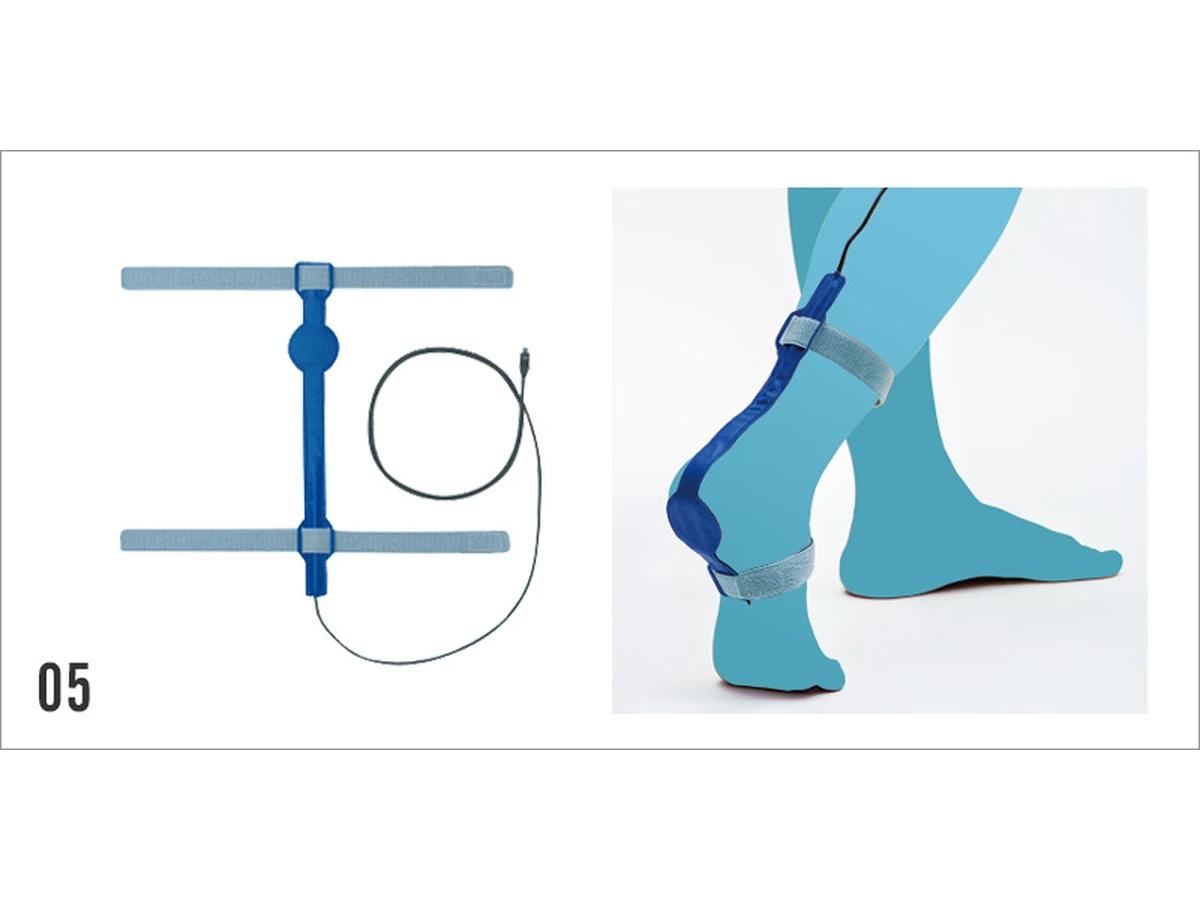

Czujnik chodu ELR-618

Do GD-611 i GD-612; wykrywa odpowiedni moment fazy chodu i umożliwia wyzwolenie stymulacji.

IVES+ w praktyce

Cechy szczególne

Power Assist – stymulacja proporcjonalna do aktywności mięśnia

Podstawowym trybem IVES+ jest opatentowany Power Assist Mode. Urządzenie wykrywa sygnał EMG generowany przez mięsień i dostosowuje intensywność stymulacji do jego poziomu.

Przy niewielkiej aktywności mięśniowej system emituje delikatne wspomaganie. Wraz ze wzrostem wysiłku pacjenta zwiększa się intensywność stymulacji. W spoczynku może pozostawać jedynie łagodna stymulacja poniżej progu wywołującego ruch.

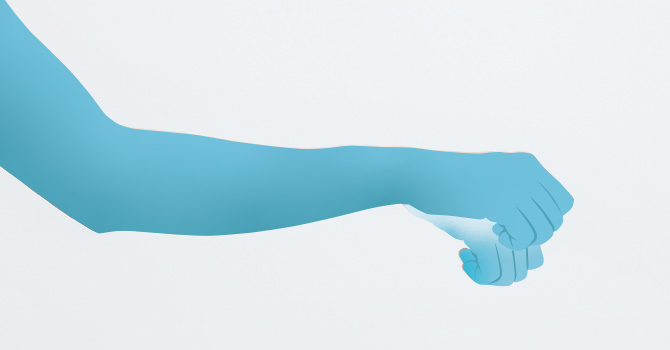

Power Assist IVES – próba wykonania ruchu

1. Próba ruchu

Pacjent podejmuje próbę wykonania ruchu przy ograniczonej sile mięśniowej.

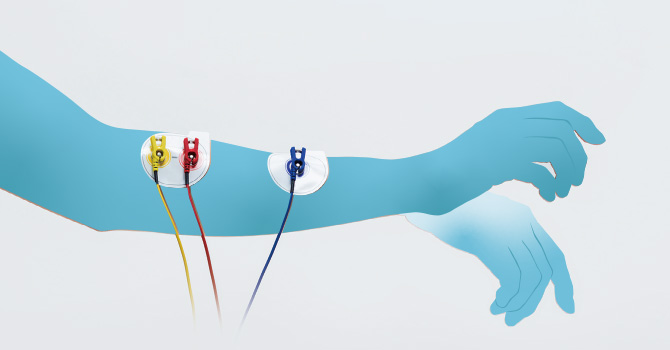

Power Assist IVES – niewielka aktywność mięśniowa

2. Niewielka aktywność

IVES+ wykrywa sygnał EMG i emituje lekką stymulację wspierającą ruch.

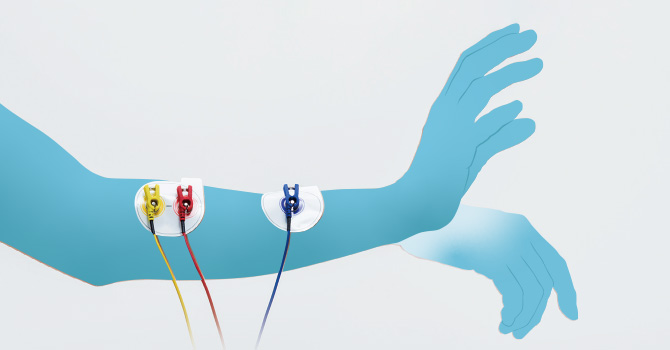

Power Assist IVES – większa aktywność mięśniowa

3. Większa aktywność

Większy wysiłek pacjenta powoduje zwiększenie intensywności wspomagania.

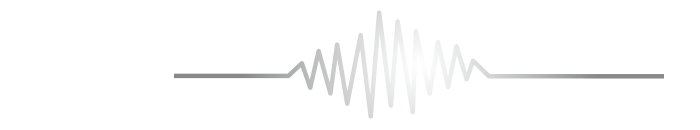

Sygnał EMG

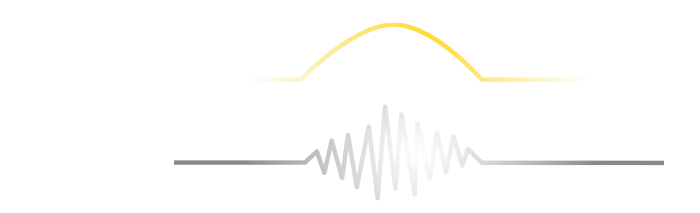

Niewielki sygnał → lekkie wspomaganie

Większy sygnał EMG i silniejsza stymulacja IVES

Większy sygnał → silniejsze wspomaganie

Dla kogo?

Dla kogo przeznaczony jest elektrostymulator funkcjonalny IVES+?

IVES+ został zaprojektowany z myślą o profesjonalnej rehabilitacji pacjentów wymagających wspomagania funkcji ruchowych przy jednoczesnym wykorzystaniu ich własnej aktywności mięśniowej.

System może wspierać pracę fizjoterapeutów prowadzących terapię kończyn górnych i dolnych, reedukację ruchu, terapię funkcjonalną oraz trening chodu.

Gdzie może być wykorzystywany?

gabinety fizjoterapii

oddziały rehabilitacji neurologicznej

szpitale i ośrodki rehabilitacyjne

rehabilitacja ambulatoryjna i funkcjonalna

Przykładowe zastosowania

System może znaleźć zastosowanie m.in. w rehabilitacji pacjentów:

po udarze mózgu

z uszkodzeniami rdzenia kręgowego

z mózgowym porażeniem dziecięcym

z chorobą Parkinsona

z uszkodzeniami nerwów obwodowych

z problemem opadającej stopy

Wyrób medyczny. Dobór trybu pracy, parametrów elektrostymulacji, rozmieszczenia elektrod i akcesoriów powinien wynikać z oceny pacjenta oraz zasad określonych w instrukcji używania urządzenia.
